可调喷嘴式减温减压阀 YDH20

可调喷嘴式减温减压阀 YDH20

中韩合资温州优想 - 是韩国知名控制阀厂家KOPECS联合中国数位阀业精英所成立的一家以设计、生产、制造、销售为一体的精密控制阀为核心产品的合资企业。

 可调喷嘴式减温减压阀是自带喷水流量调节,精确控制降温区间。


性能特点

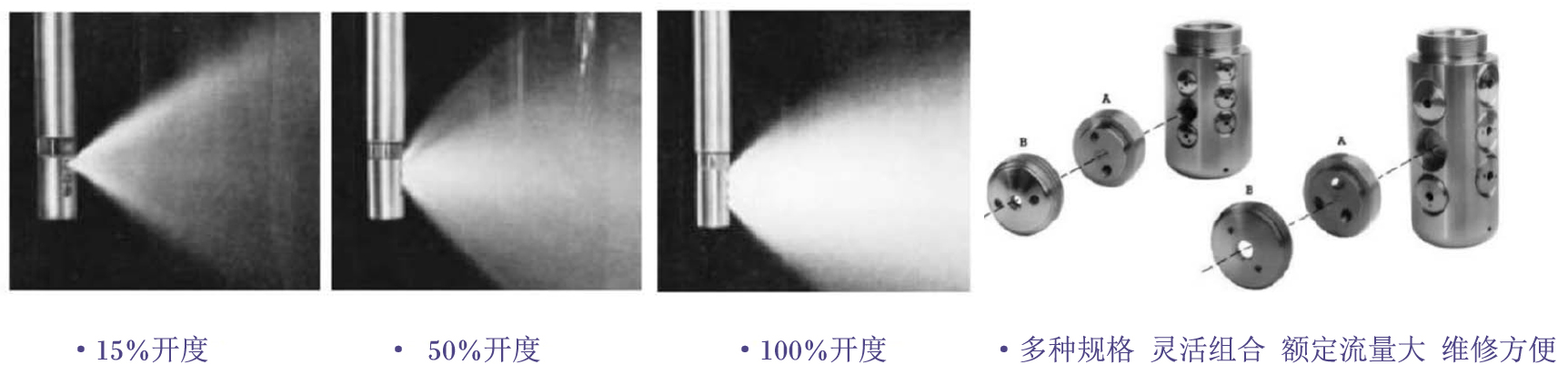

  • 该装置适用于蒸汽负荷变化大的工况,可调螺旋喷嘴是可调喷嘴的基础上加装螺旋喷嘴。可调喷嘴只解决了蒸汽大负荷变化时减温水恒速喷出,喷雾形状永远只是Φ1.5mm左右的柱状,热交换面积小。而加装了螺旋喷嘴,得到的喷雾呈空心锥形,喷雾区域为环形,水滴颗粒为200~300um,大大的提高了热交换面积,从根本上解决了减温水雾化效果的问题,具有较大的可调比及良好的雾化效果;
  • 同一可调喷嘴中安装不同规格、数量的螺旋喷嘴,保障了不同行程开度与流量都能得到精确控制, 具有较大的可调比40:1;
  • 螺旋喷嘴为镶装式,每只精心设计、制造的螺旋喷嘴在安装前都进行流量系数检测,保障流量控制精确;
  • 调节特性:直线、修正等百分比特性曲线;
  • 雾化性能佳,可调螺旋喷嘴的结构保障了无论减温水流量多少,阀门开度大小,阀门前后的压差都能维持恒定;
  • 旋流结构具有大而通畅的流通道,避免了喷嘴阻塞现象;
  • 不锈钢移动套筒(阀瓣)表面堆焊硬质合金;固定套筒内壁镀层;
  • 阀内的所有材料都进行了精细加工,节流套,阀杆,上螺杆都进行了磨削加工,特别是阀杆,在磨削后又进行了超精抛光,使阀杆的耐蚀性能进一步加强,降低了阀杆与填料的磨擦力。

减温减压系统工艺流程

阀体型式

  •  角型铸造/锻件球阀

规格

  • DN40xDN80 / 1½"~3"
  • DN50xDN100 / 2"~4"
  • DN65xDN100 / 2½"~4"
  • DN65xDN125 / 2½"~5"
  • (其他特殊请于我们技术部联系)

压力等级

  • PN16~420 / ANSI 150~2500Lb

连接型式:

  •     螺纹(NPT(BSPP),PT…)
  •     法兰连接(RF/FF/RTJ ……)
  •     焊接(承插、对接……)   法兰标准:GB,ANSI,JIS等

温度范围

  • -196~+850℃

泄漏等级:

  • ANSI Ⅳ级、V级(其他特殊请于我们技术部联系)

Cv值

  • 0.25~11.2

阀体材质

  • 不锈钢(CF8、CF8M、CF3、CF3M…)
  • 铬钼钢(WC6、WC9、C12A…)
  • 锻钢(所有材料、其他合金)

阀内件

  • 特殊合金钢硬化



驱动

  • 气动薄膜式,气动活塞式,电动,手动,液动等

ISO15848/Luft低泄露填料
