C系列气缸执行机构

C系列气缸执行机构

产品描述

C系列直行程气缸执行机构,采用冷拔液压缸管作为气缸体,经珩磨–挤压工艺,大大降低了动密封元件的磨损,提高了执行机构耐用度。其特点是供气压力和输出力比较大,结构牢固,通常用于高压场合。

C系列直行程气缸执行机构,有双动作与单动作两种形式,与直行程类阀组合,可用于调节或开关控制。配以气控阀、气动放大器等附件配套,可实现快速切断,快切时间分:1S、2S、3S、4S等多种级别。


产品参数

产品形式 :C系列气缸执行机构

型号规格:C1(8”)、C2(10”) 、C3(12”) 、C4(16”) 、C5(20”)

零件材质:

         气    缸:20#热轧无缝钢管

         活    塞:碳钢

         推    杆:ANSI 304SS

         支    架:A216 WCB

         导向衬套:树脂

         密封圈:FKM\EPDM\NBR等

作用方式:

正作用:气压增加,输出轴向下移动

             反作用:气压增加,输出轴向上移动

动作形式:单作用、双作用(后缀加S表示)

额定行程:标准行程100mm(其他特殊定制)

气源压力:0.45~0.5MPa

气源结构:Rc1/4”、Rc3/8”

环境温度:-30~70℃

弹簧范围: 0.12~0.24MPa、0.15~0.30MPa、0.19~0.4Mpa(其他特殊定制)

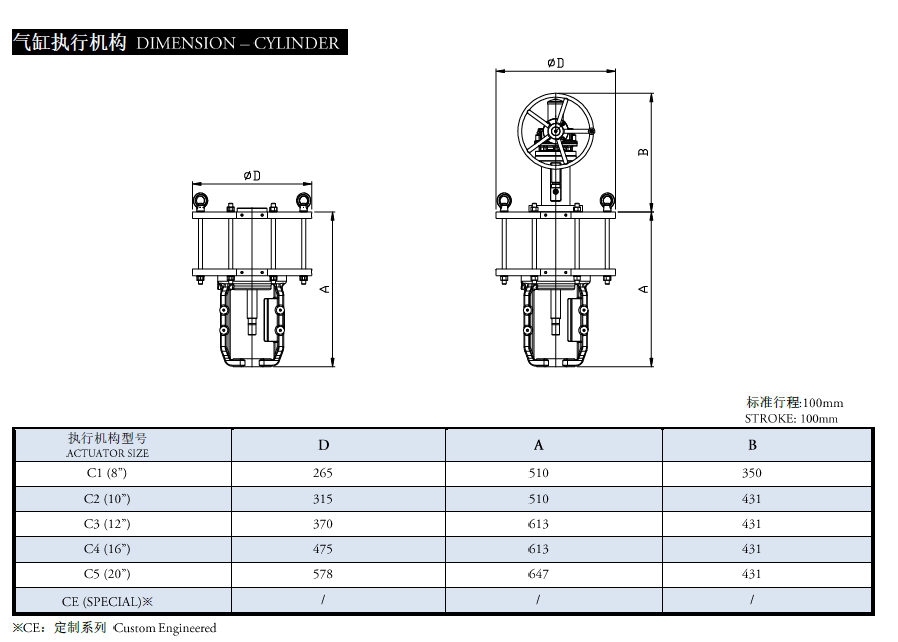

产品尺寸
