YCG直通调节阀系列

YCG直通调节阀系列

  中韩合资温州优想 - 是韩国知名控制阀厂家KOPECS联合中国数位阀业精英所成立的一家以精密控制阀为核心产品的合资企业。KOPECS将先进的设计研发实力,以及数十年的控制阀解决经验,全心注入到优想。

  结合中国现有的生产和市场优势,以苛刻的自我要求,致力于为客户创造优质的产品和贴心服务为宗旨,提供更好的流体控制方案,广泛应用于石油石化、化工电力、燃气冶金、食品制药、城市供暖、造纸等行业的流体自动控制。

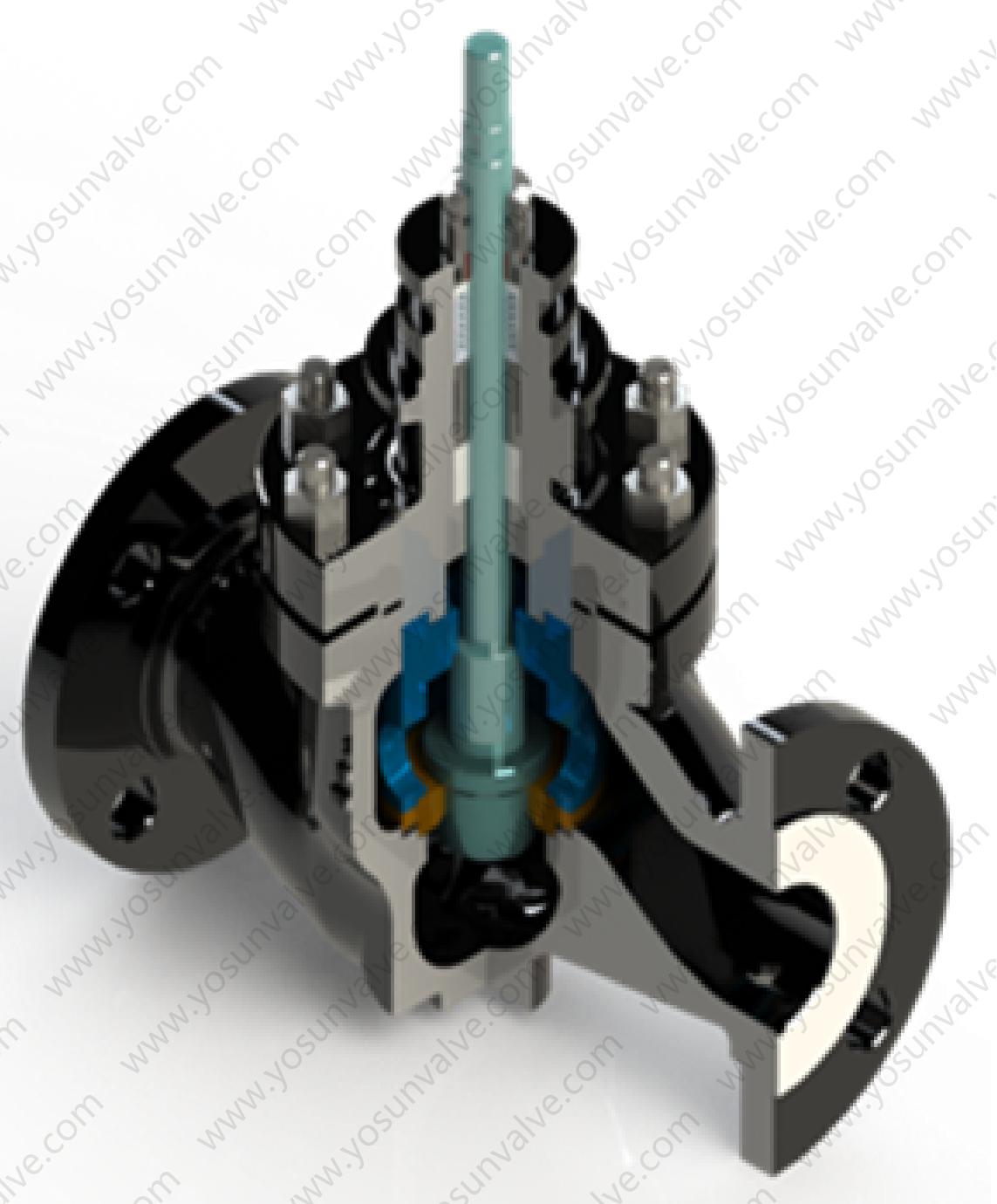

  YCG系列球阀调节阀是一种应用最为广泛的控制阀,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件,根据不同的介质、工况压力、温度、粘度等工艺参数选择不同内件形式:单座,笼式,多孔式,多级式,迷宫式,V型微流量调节式如下图介绍)该阀采用动态设计,流阻低,流量特性精度高等优点。

笼式结构

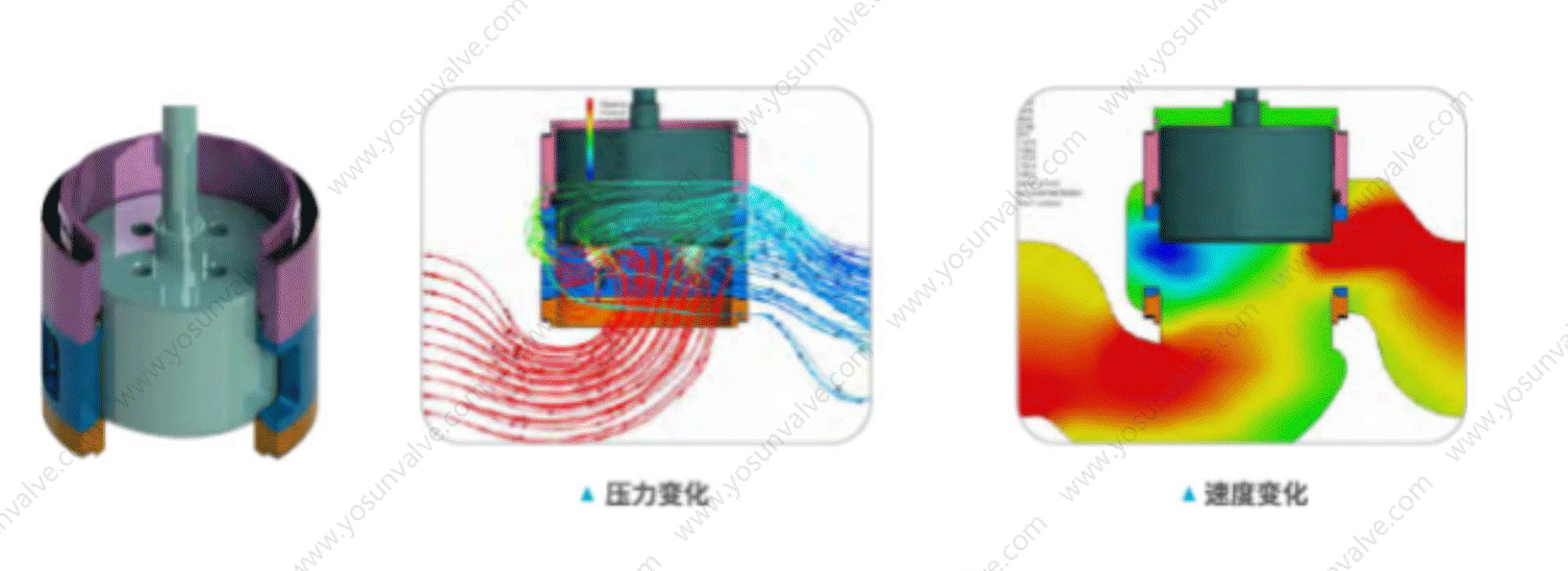

YCG-11系列笼式调节阀,采用压力平衡式设计,故能承受较高的工作压差,套筒上装有进口高性能密封环,有效提高泄露等级。设有改善套筒周围流体平稳流动的导流翼,对于规格稍大、压差较高(非空化)、工况苛刻的工艺条件尤其适合。

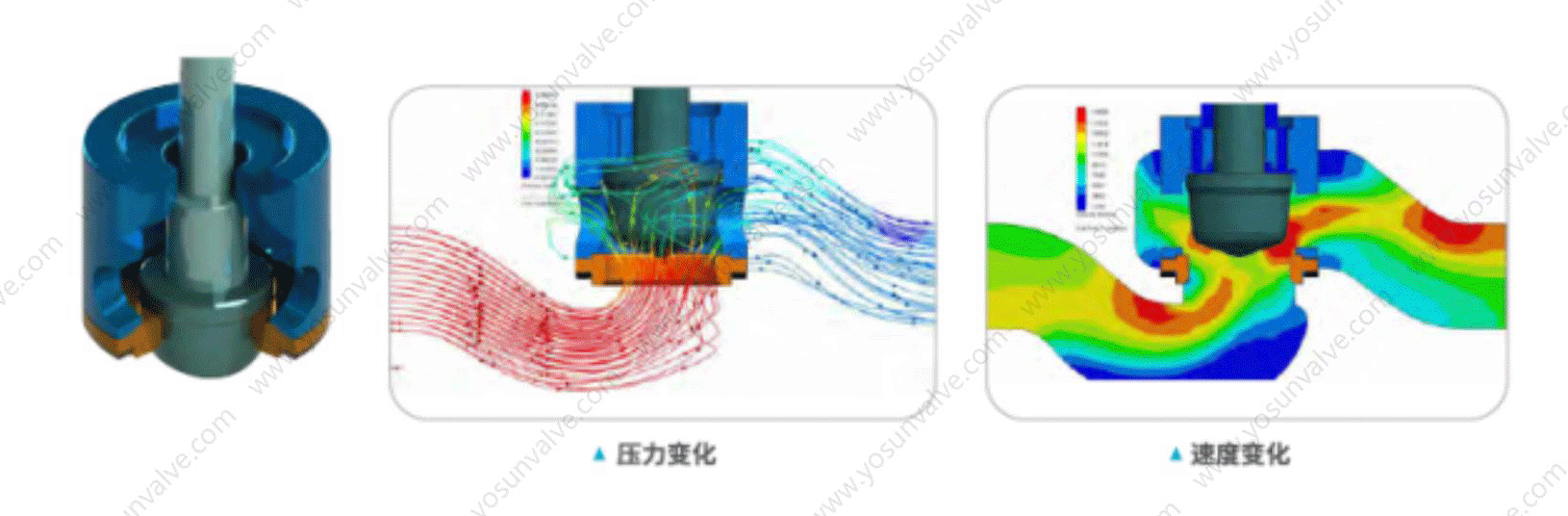

YCG-21系列笼式单座调节阀,采用流体压力不平衡型阀芯顶部导向结构,单座阀芯与笼式导向的阀内件组合结构,笼式导向套还起到了抗冲刷、防空化到作用;适用于小规格、高温等苛刻工况,尤其适合于各类浆料、聚合物、及高温介质。


多级降压

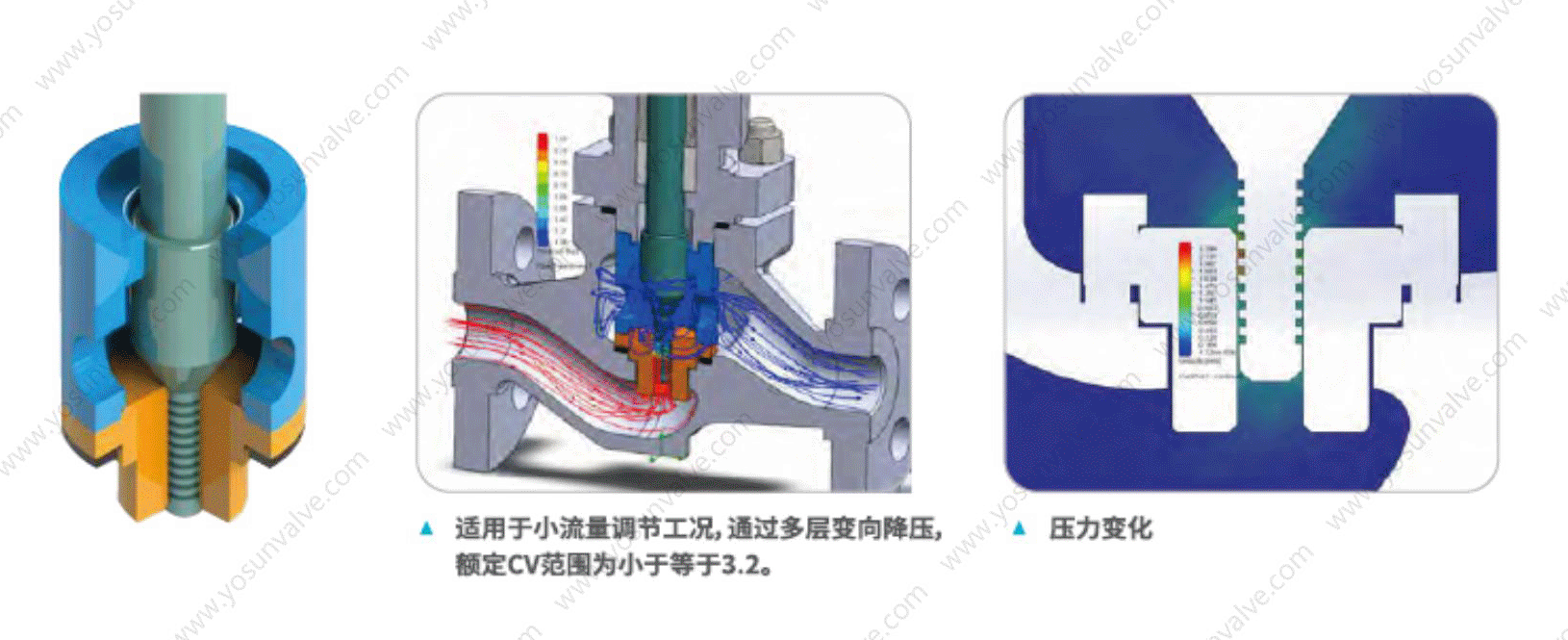

YCG-26系列多级降压调节阀,采用3-8级阀芯串联结构,逐级同比降压,全行程范围均具有最佳防空化能力,密封面防冲刷设计可防止小开度、高压差条件下的密封损伤;多级导向结构可有效防止阀芯在高压流体作用下的振动,调节精度高;该系列产品在高压差、微小流量调节工况条件下亦具有较强的适应能力。


微流量调节

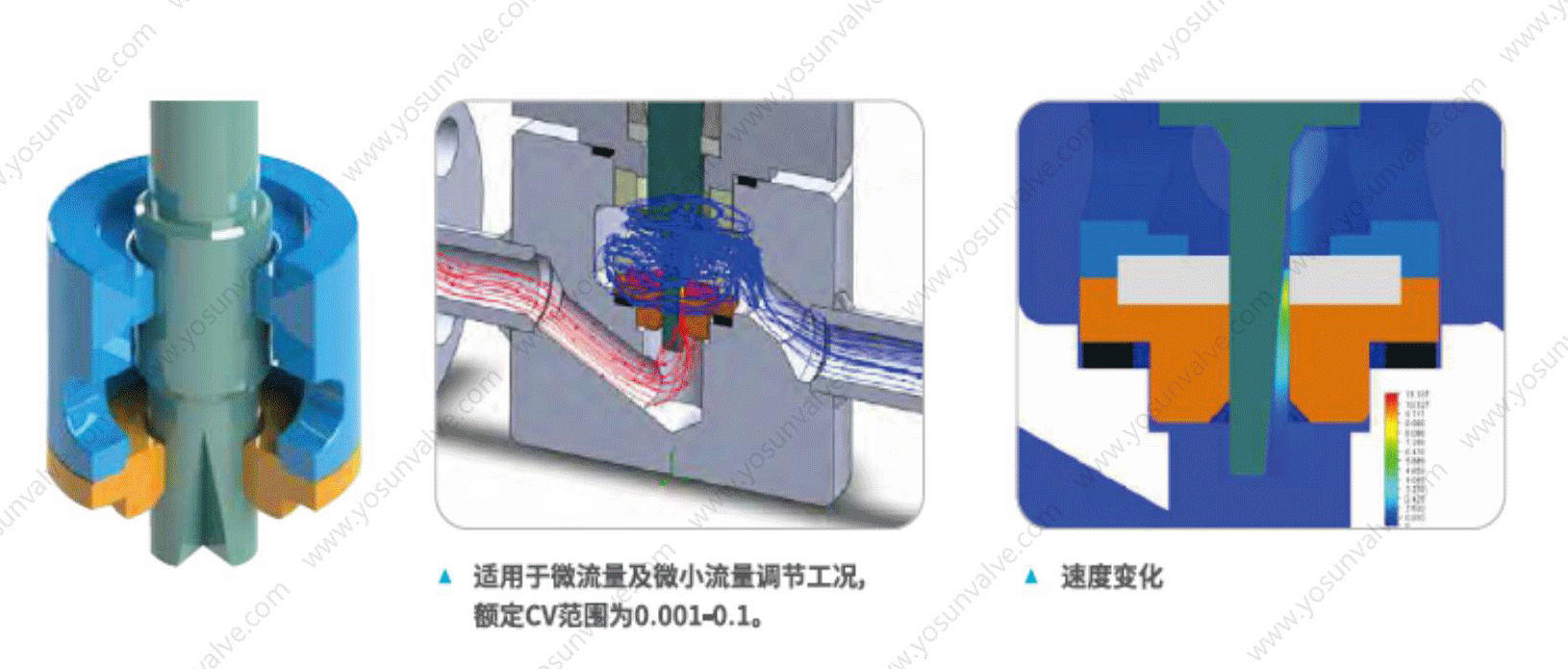

YCG-27系列微流量调节阀,采用流体压力不平衡型阀芯结构,特殊的单座"V形"阀芯与笼式顶部导向的阀内件组合结构,适用于微流量及微小流量调节工况,额定CV范围为0.001-0.1,整体堆焊司太莱合金的阀芯、阀座与套筒组合有效起到了抗冲刷、防空化的作用,快卸式的阀内件组合,十分便利于流量的试制与阀内件的更新。

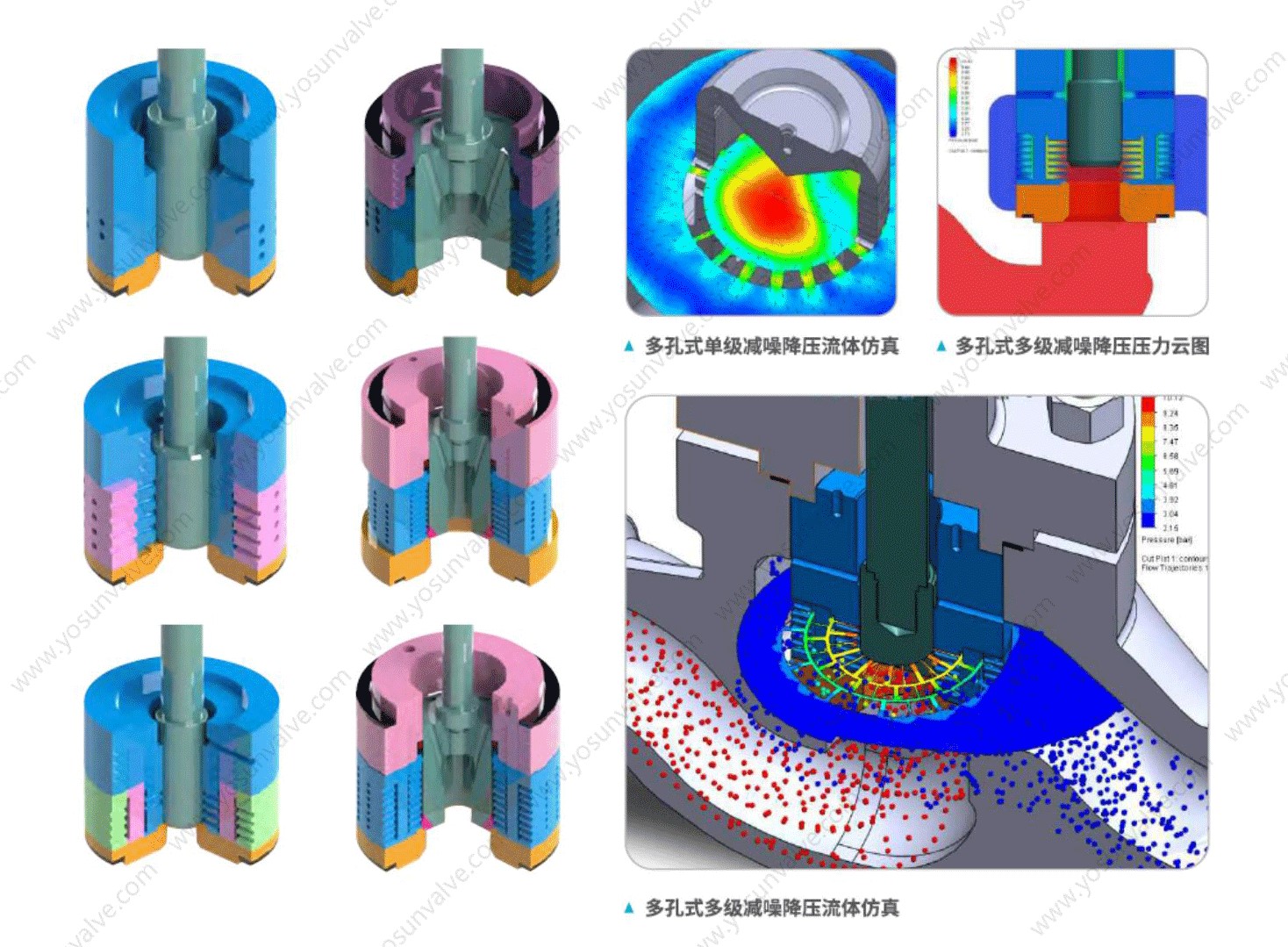

多孔式减噪降压

YCG-1(2/3/4)系列多孔式减噪降压调节阀,多孔式结构可减少闪蒸和空化的破坏性,阀座泄漏、dBA水平、闪蒸和气蚀基于阀内件的结构设计标准,尺寸可用于1/2“~18”,带有平衡和不平衡阀塞。/选项20“~36",通常适用于各类高温、高压差的气体、蒸汽工况场合。


迷宫式减噪降压

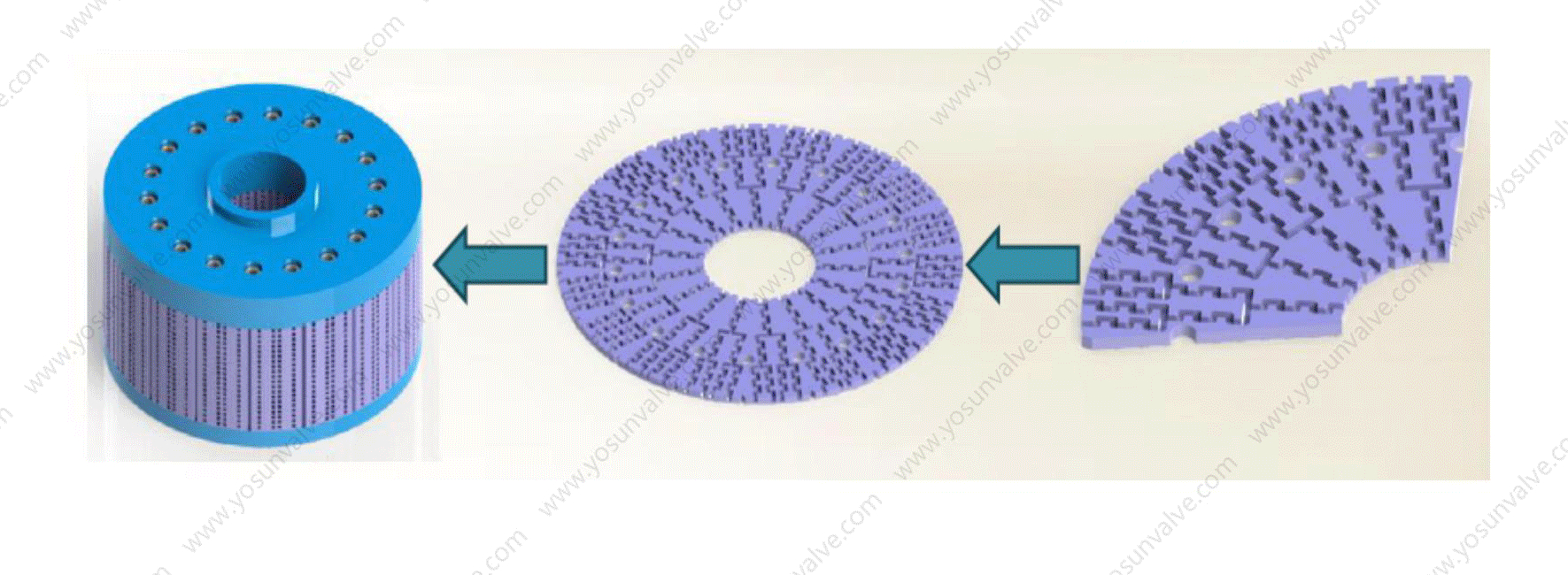

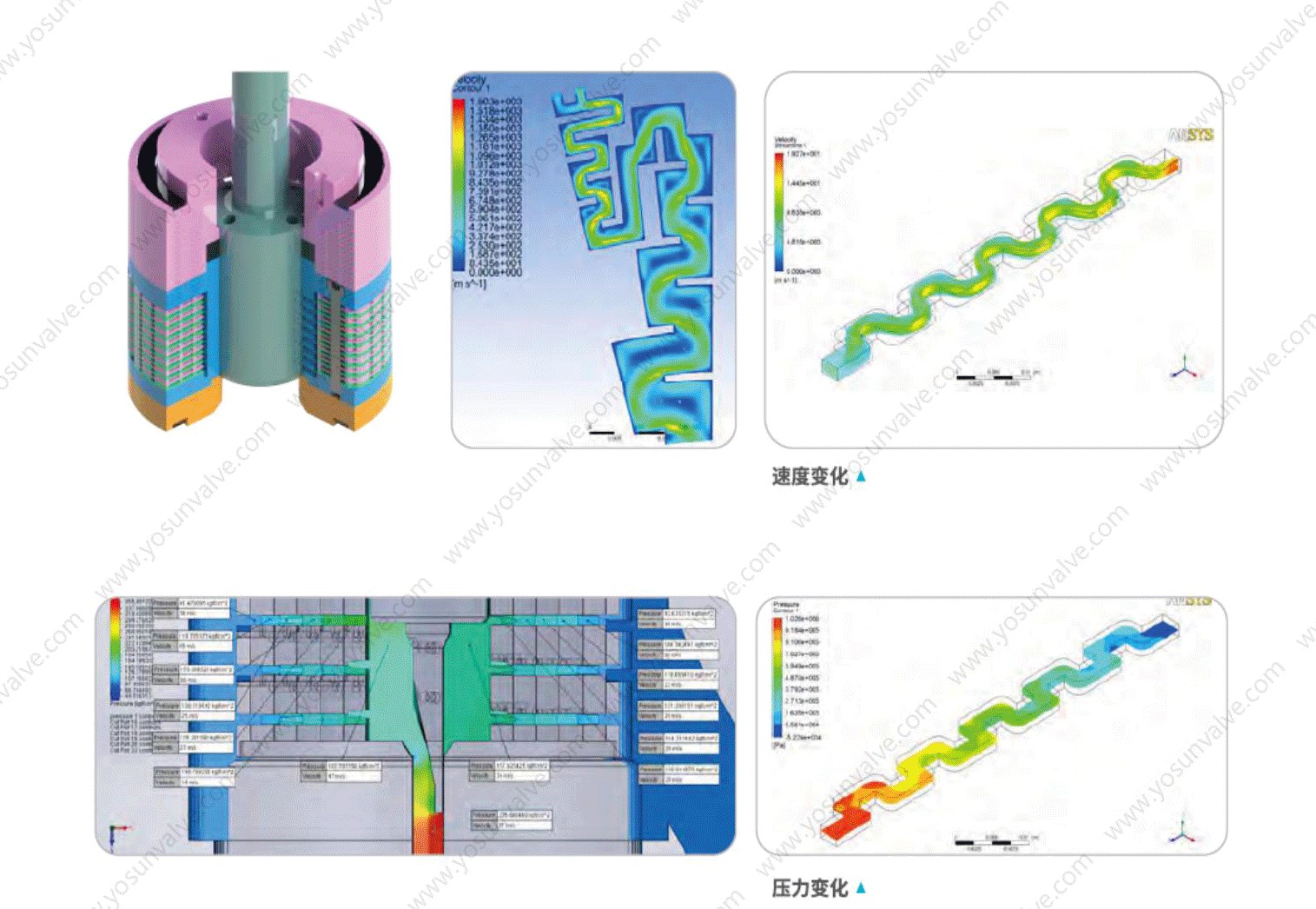

YCG-15 系列迷宫式减噪降压节阀,采用独特的先进设计,介质通过圆盘片一系列的直角弯道使流速得到完全的控制,每一级被多次降压所产生的压降均不足以形成闪蒸,从根本上消除了气蚀现象,动态稳定性好,适用于高压差、易气蚀的苛刻工况。

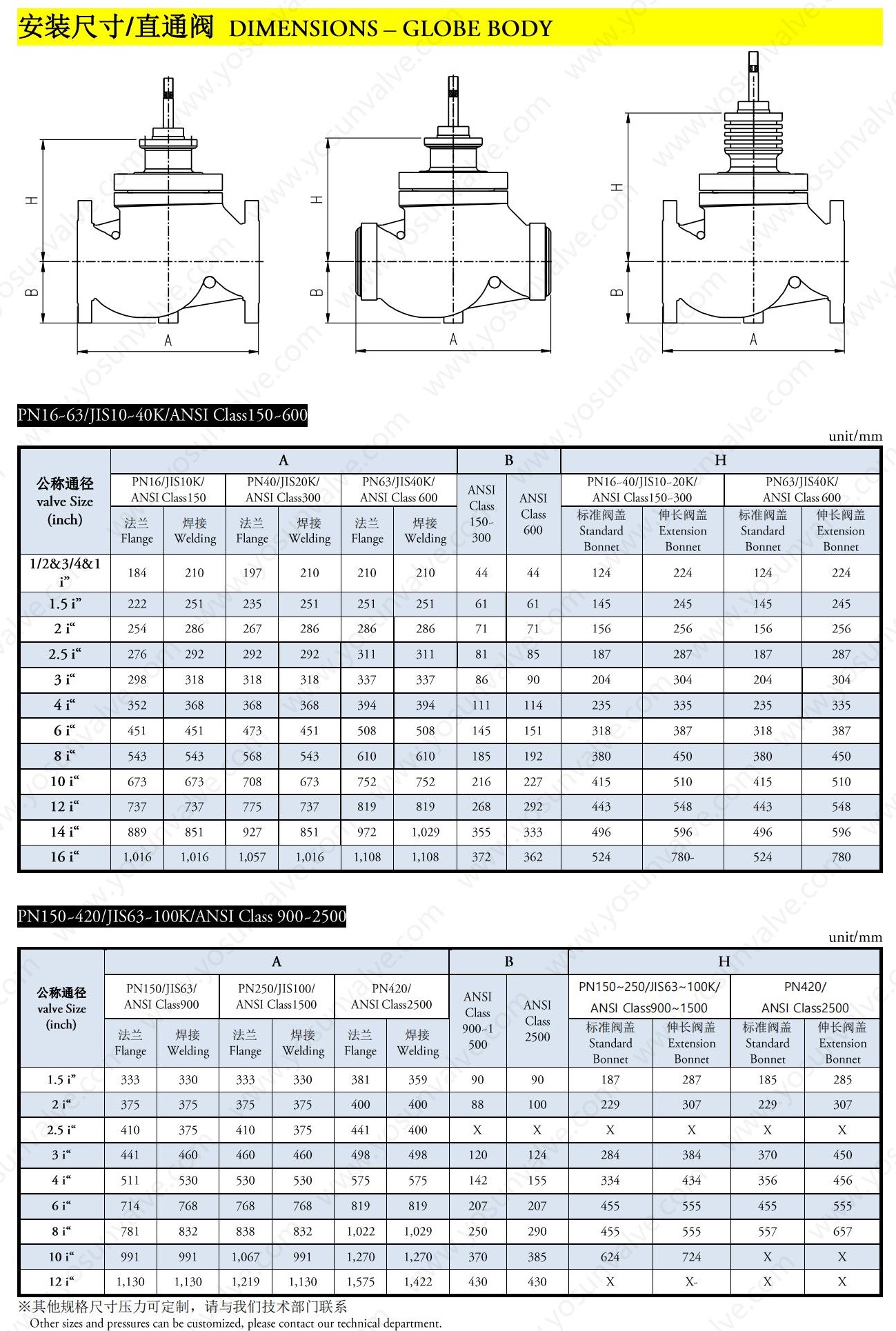

安装尺寸





阀体型式

  •  直通铸造/锻件球阀

规格

  • DN15~DN700 / ½"~28"

压力等级

  • PN6~760 / ANSI 150~4500Lb

连接型式:

  •     螺纹(NPT(BSPP),PT…)
  •     法兰连接(RF/FF/RTJ ……)
  •     焊接(承插、对接……)   法兰标准:GB,ANSI,JIS等

温度范围

  • -196~+850℃

泄漏等级:

  • ANSI Ⅳ级、Ⅴ级或Ⅵ级

Cv值

  • 0.001~8985


阀体材质

  • 碳钢(WCB,WCC…)
  • 不锈钢(CF8、CF8M、CF3、CF3M…)
  • 铬钼钢(Wc6、wc9、C12A…)
  • 锻钢(所有材料、其他合金)

阀内件

  • 不锈钢,不锈钢+硬化处理,不锈钢+硬质合金,特殊合金钢,不锈钢+PTFE


驱动

  • 气动薄膜式,气动活塞式,电动,手动,液动等

波纹管密封

保温夹套

ISO15848/Luft低泄露填料
