气动调节阀阀门如何调节 调节阀原理?

yosun 85752

气动阀门如何调节?

气动调节阀能够对管道介质的流量、压力、温度等各种工艺参数或比例式调节,它的操控简单,反应迅速,而且基本安全,下面具体介绍一下气动调节阀的控制如何进行呢?

气动调节阀的开度范围为0-100%,假设此时现场阀门开度为X,控制系统的模拟量输出为Y。因此,由线性转换公式可得

Y-6400)/(32000-6400)=X/(100-0),

整理得Y=X/100×25600+6400。

是否正确,用几个数据来验证。

假如X=0%,Y=6400,经D/A转换后为4mA。假如X=25%,Y=12800,

D/A转换后为8mA。假如X=50%,Y=19200,经D/A转换后为12mA。

假如X=75%,Y=25600,经D/A转换后为16mA。假如X=100%,Y=32000,经D/A转换后为20mA。

由此可见,此公式成立。
由上述可知,模拟量输出换算公式已知,于是只需进行编程即可。

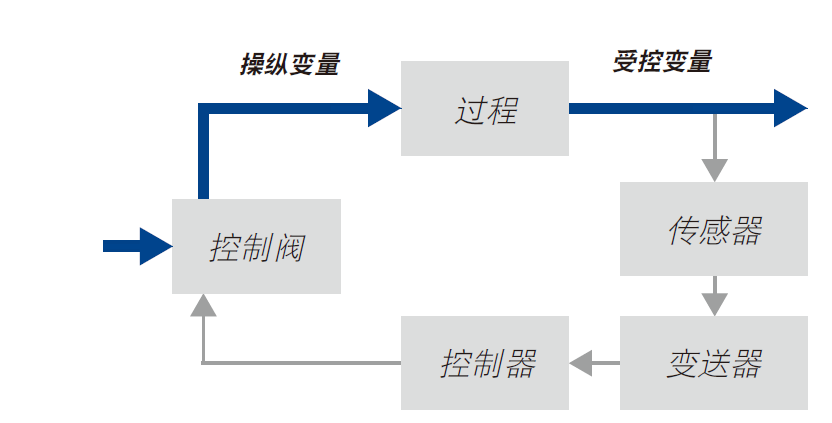

现代工厂由成百上千个控制回路组成, 所以这些控制回路被连接成网络以生产可供销售的产品。每一个控制回路都经过设计以保证重要的过程变量如压力、流量、液位、温度等不超出要求的工作范围,这样可以确保最终产品的质量。每一个回路都会接受扰动,而且会在内部产生扰动。这些扰动对过程变量产生决定性的影响。网络里其它回路之间的相互作用也会产生影响过程变量的扰动。见图 1.1

见图 1.1
